Když požární bezpečnost není jen „příloha ke stavebku“
Požárně bezpečnostní řešení je klíčovým článkem každé stavby. Přesto se dnes požární specialisté do tvorby sdíleného modelu zapojují jen výjimečně. Výsledek? Zbytečné chyby, duplikace, prodražená realizace a komplikace při kolaudaci. Tento článek odstartuje sérii, ve které si ukážeme, jak jednoduše a efektivně integrovat požárního specialistu do BIM modelu v Revitu.
Proč zapojit požárního specialistu do modelu?
Tradičně vzniká požárně bezpečnostní řešení (PBŘ) jako samostatný dokument, odtržený od modelu budovy. To vede k častým nedorozuměním – PBŘ definuje požadavky, ale ty se ztrácí při následných úpravách dokumentace. Výsledkem jsou normové odchylky a riziko, že na stavbě chybí klíčové požární prvky.
Když se ale požární specialista stane součástí digitálního modelu, změny má pod kontrolou. Sdílený informační model umožňuje automatické výkazy, algoritmické kontroly a hlavně: nikdo už nic nezapomene.

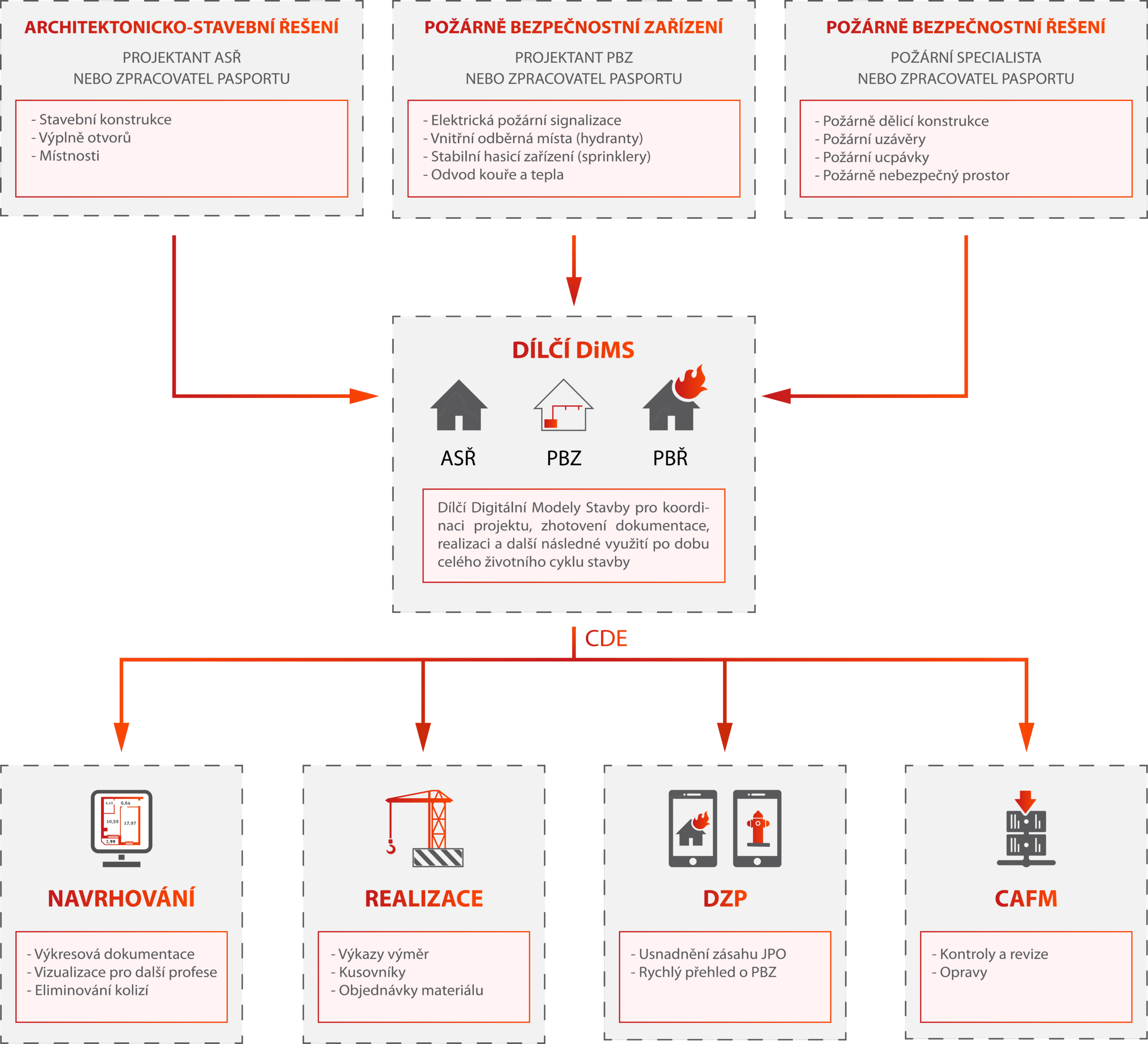

Vlastní požární model? Rozumné řešení

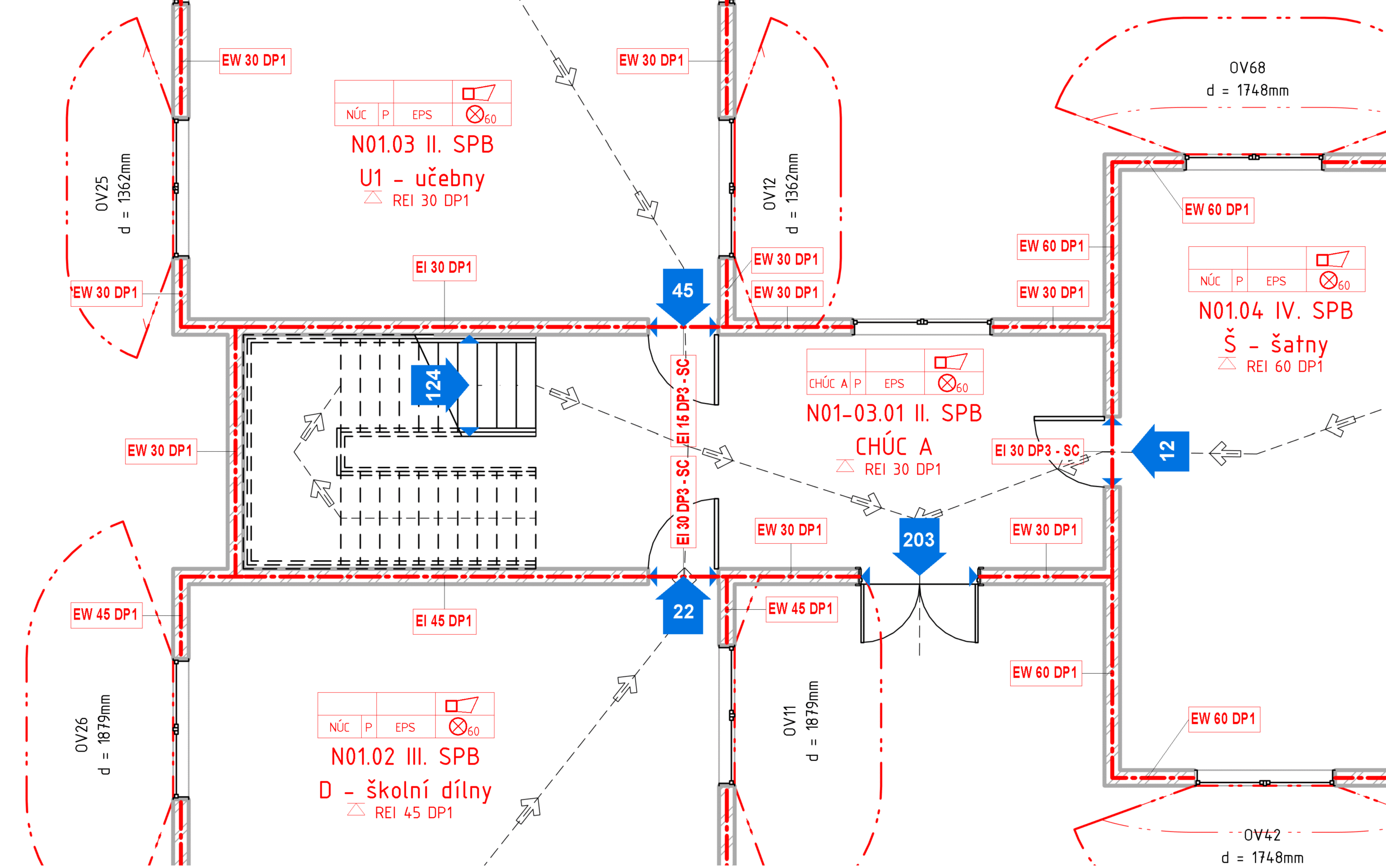

Požární specialista nepotřebuje upravovat celý stavební model. Stačí mu vlastní požární model, do kterého si připojí ostatní profese. Do něj zanese své požadavky – například dělení na úseky, evakuační cesty nebo požární uzávěry. Projektant stavební části se pak o tyto požadavky opře při návrhu konstrukcí.
Výsledkem je transparentní a koordinovaný návrh. Žádné opomenutí, žádné zbytečné úpravy. Jen jasné požadavky na správném místě, které jsou snadno čitelné i pro ostatní profese.
Tři cesty, jak na to:
1. Revit + ruční výpočet
Základní metoda. Máte šablonu, komponenty, výpočty si provedete postaru a výsledky ručně doplníte do modelu. Funguje, ale ruční přepis je náchylný na chyby a nevyužívá plný potenciál dat v modelu.
2. Revit + chytrý doplněk s automatickými výpočty
Tady se začíná dít magie. Doplněk využívá geometrii a parametry modelu k automatickým výpočtům. Hodnoty se zapisují přímo do komponent, a požární specialisté se tak mohou soustředit na návrh, ne na ruční přepisování tabulek. Výsledek? Rychlejší a přesnější práce.
3. Revit + pokročilý simulační software
Těžká váha. Geometrie se exportuje do softwaru pro simulace požáru, kde se provádějí složité výpočty. Výsledky se pak ručně vkládají zpět. Ideální pro specifické objekty, kde se klade důraz na detail a přesnost. Jen je třeba výpočetní výkon a know-how.
V dalších dílech se podíváme na každou variantu podrobně – včetně reálných ukázek a tipů z praxe.
Co musí mít šablona požárního modelu
Bez pořádné šablony to nejde. Co by měla obsahovat?
-
Parametry pro výpočty, výkazy a značení
-
Požární komponenty (uzávěry, hydranty, ucpávky…)
-
Šablony pohledů pro výkresy, koordinaci i evakuaci
-
Výkazy, do kterých se automaticky propisují hodnoty
-
Symboly a popisky pro přehledné značení v modelu
Taková šablona vám umožní pracovat rychle, přesně a přehledně. A když k ní připojíte doplněk jako je pyroBIM, dostává požární návrh úplně nový rozměr.

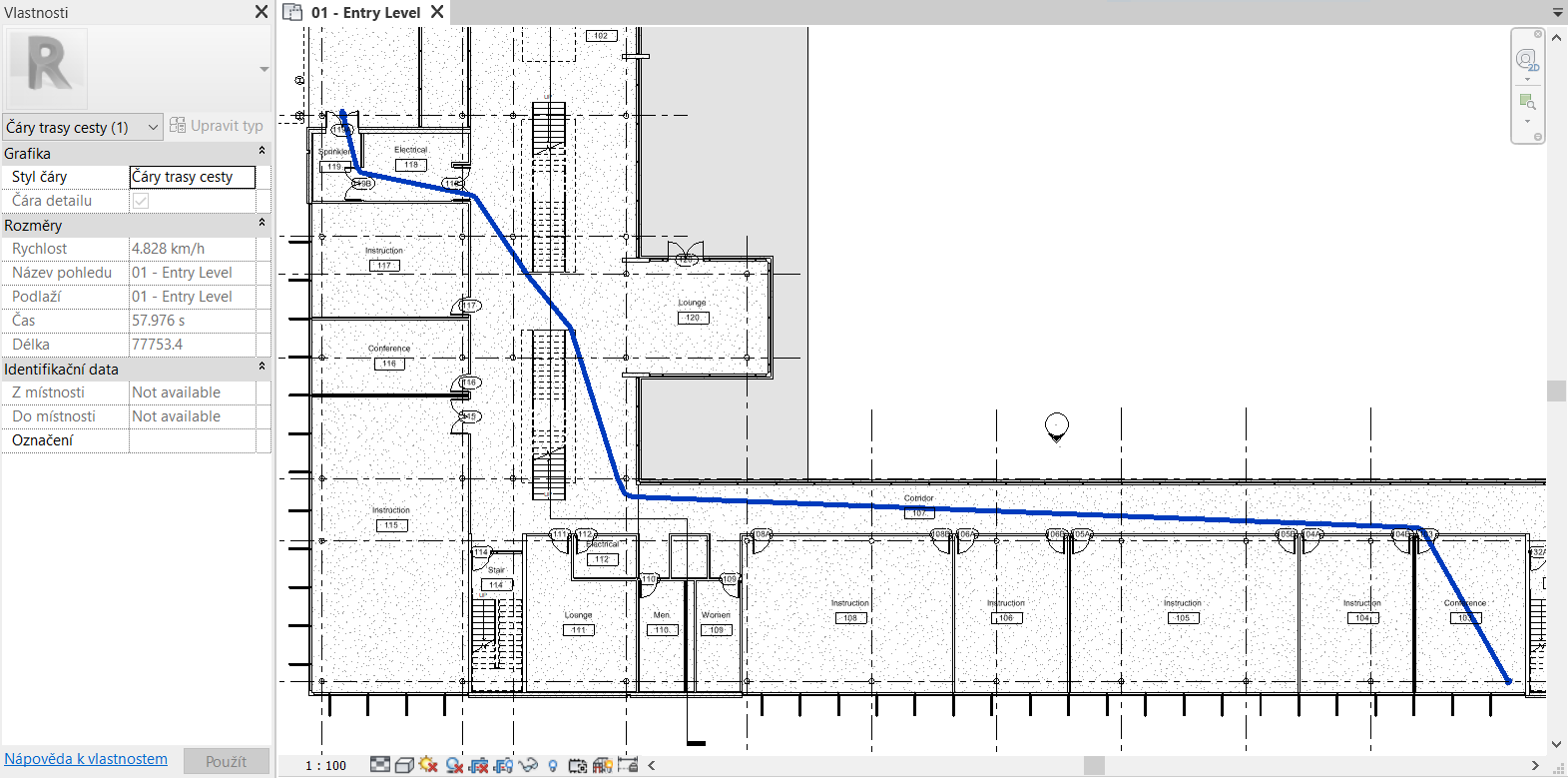

Revit umí víc, než si myslíte: nástroj „Trasa cesty“
Od verze 2020 nabízí Revit nástroj „Trasa cesty“, který automaticky určí nejkratší cestu mezi dvěma body. Umí se vyhnout překážkám, ignorovat vybrané kategorie (např. dveře) a spočítat délku i čas. Díky tomu lze ověřit například délku únikové cesty nebo vzdálenost pro hydranty.
Nástroj zatím nepočítá s proudem lidí nebo více podlažími, ale i tak má své místo – zejména při rychlé orientační kontrole. A s rozvojem doplňků se jeho možnosti jen rozšiřují.
Závěr: Požární bezpečnost má v BIM své místo. A je na čase jí ho dát naplno.
BIM je otevřený pro všechny profese – a požární bezpečnost v něm má své pevné místo. Nabízí přehlednost, strukturu a hlavně: kontrolu nad informacemi. S dobře připravenou šablonou a nástroji jako pyroBIM lze tvořit modely, které nejen dobře vypadají, ale i reálně pomáhají. Ať už při návrhu, stavbě nebo správě budovy.
V příštím díle se podíváme na praktické využití doplňku pyroBIM a ukážeme si, jak díky němu celý proces ještě víc zjednodušit.
