Digitální modely staveb nejsou jen o vizualizaci – obsahují rozsáhlá data využitelná během celého životního cyklu budovy. Aby bylo možné tato data efektivně sdílet napříč různými softwarovými nástroji a profesemi, vznikl otevřený formát IFC. Ten umožňuje propojit návrh, realizaci i správu stavby a významně pomáhá i v oblasti požární bezpečnosti. Článek přibližuje, jak výměna dat v BIM funguje, jaké nástroje se používají a proč správná práce s informacemi může zachraňovat čas i životy.
Sdílení dat v BIM: formáty, software a využití v praxi
Digitální modely staveb dnes obsahují nejen geometrii, ale i široké spektrum dat – od materiálů přes provozní parametry až po bezpečnostní informace. Pro práci s těmito modely existuje řada softwarových nástrojů. Ty se však často liší v přístupu k ukládání informací a nebývají vzájemně kompatibilní. Proto vznikl otevřený datový formát IFC (Industry Foundation Classes), který umožňuje výměnu informací napříč různými softwary bez ztráty důležitých dat.
Od návrhu po správu budovy
Projekční nástroje jako Revit, ArchiCAD, Allplan nebo Bentley umožňují vytvářet databázové modely, ve kterých lze informace rovnou analyzovat nebo exportovat do jiného prostředí. Výkresy, výkazy výměr i provozní parametry je možné dále využít například v nástrojích jako Solibri, Navisworks nebo Archibus. Tyto aplikace sice nezasahují přímo do modelu, ale dokážou z něj číst data a využívat je např. pro detekci kolizí, plánování údržby či vizualizaci požárních prvků.
Pro správu budovy (facility management) většinou postačí pouze část těchto dat. Správci proto pracují s odlehčenými verzemi modelů bez nutnosti vlastnit plné projekční nástroje.
Význam IFC formátu

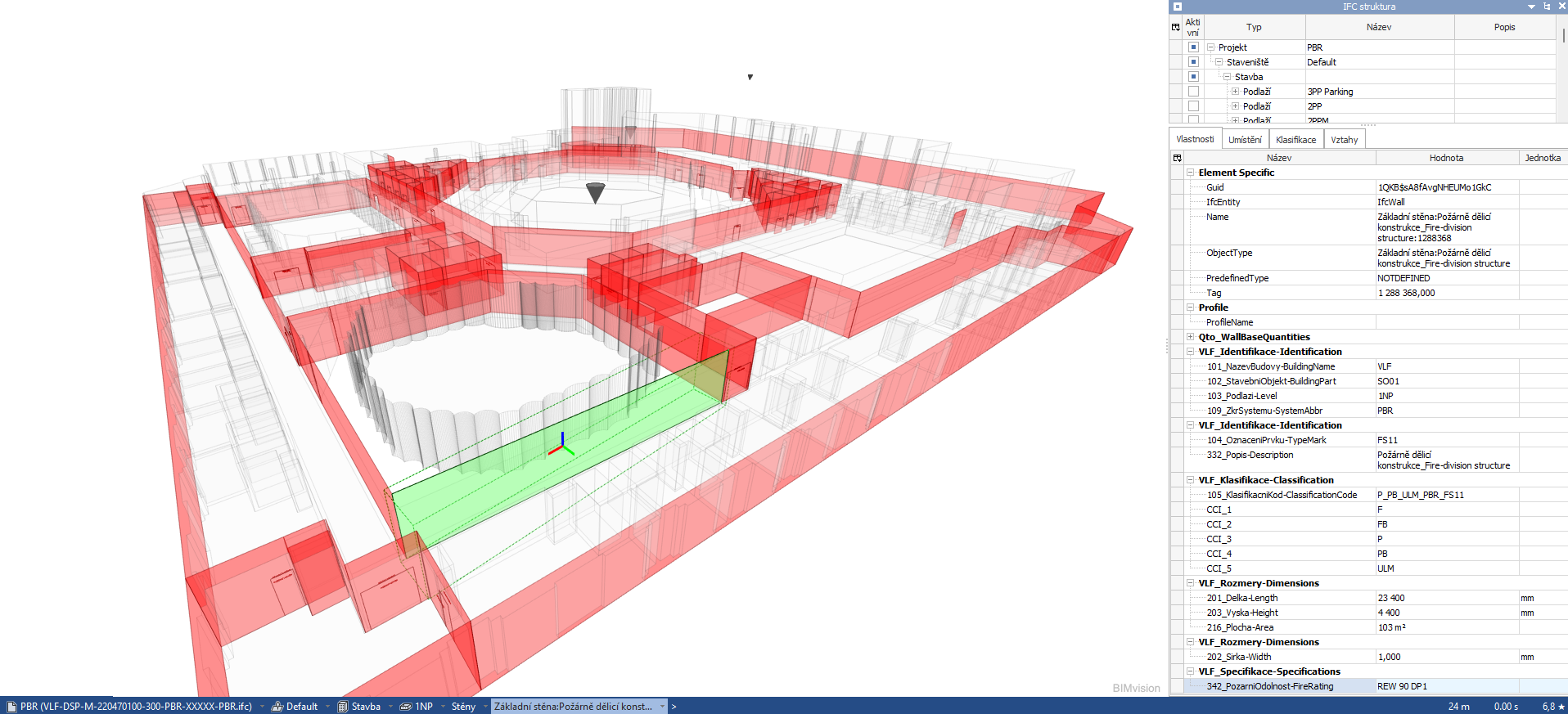

IFC je otevřený, neutrální formát standardizovaný podle ISO 16739. Umožňuje export a výměnu modelu v textové podobě – včetně geometrie, materiálů, součinitelů prostupu tepla, výrobce, ceny a dalších atributů. Díky tomu lze model využít i v jiném softwaru bez ohledu na původní nástroj. Některé funkce však bývají omezené – například většina nástrojů umožňuje IFC načíst, ale ne v něm dále modelovat.
BIM a požární bezpečnost
V oblasti požární bezpečnosti nabízí BIM výrazné výhody. Už v projekční fázi lze z modelu automatizovaně generovat vstupy pro výpočty (např. odstupové vzdálenosti nebo geometrie požárních úseků). Při revizích pomáhá model přehledně sledovat požárně bezpečnostní zařízení, jako jsou hydranty, hasicí přístroje či požární uzávěry.

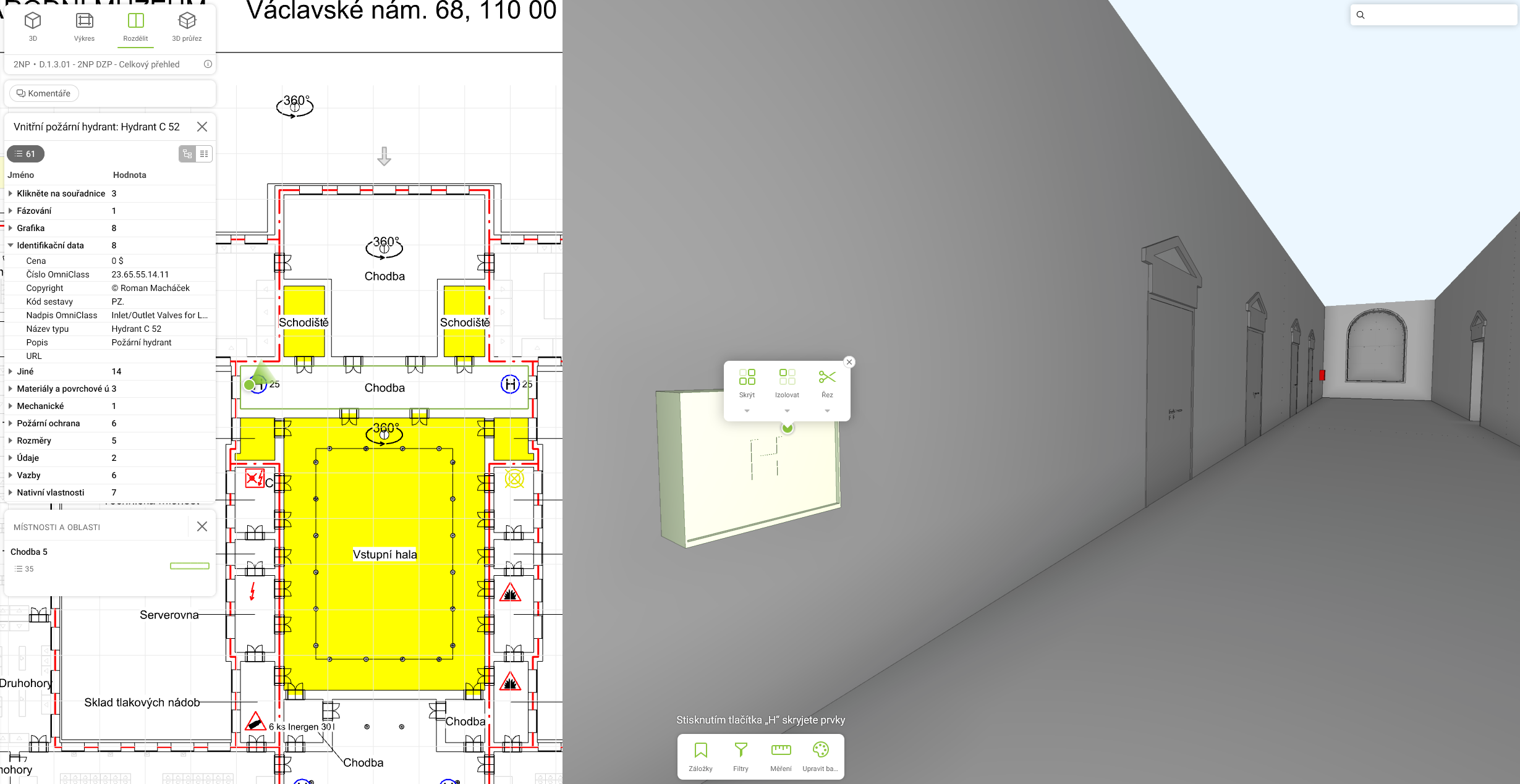

Při zásahu jednotek HZS ČR může model sloužit podobně jako operativní karta – umožňuje zobrazit např. hlavní uzávěr plynu, umístění požárních hydrantů, rozdělení objektu na požární úseky nebo typ provozu budovy. Tyto informace lze vyhledat ještě před příjezdem na místo, což šetří drahocenné minuty a zvyšuje bezpečnost zasahujících.
Shrnutí
BIM model není jen o návrhu. Díky správnému exportu dat a použití otevřených formátů, jako je IFC, se stává nástrojem pro správu, kontrolu a bezpečnost stavby v průběhu celého jejího životního cyklu. Klíčem je správné nastavení softwarového prostředí a znalost toho, co je potřeba exportovat, sdílet a chránit.
